皮帶輸送機

皮帶輸送機是輸送行業中比較早出現的輸送設備之一，所以大家可能也比較了解該產品：主要是利用皮帶與滾輪的滾動帶動皮帶上的物料進行移動，從而實現較為簡單的物料輸送過程。

皮帶輸送機優勢

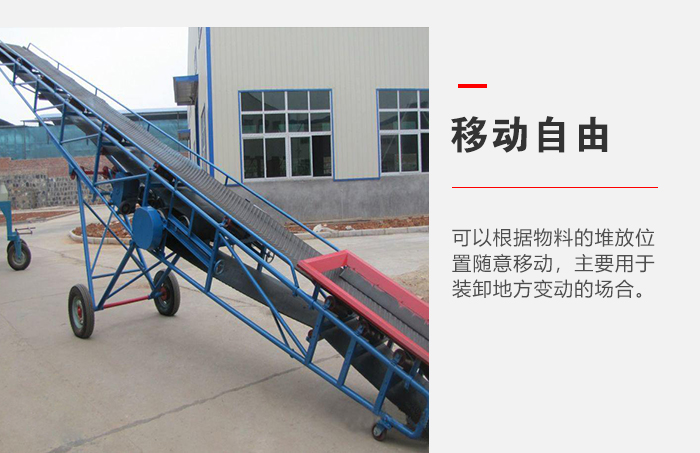

優勢一、自由移動

移動式皮帶輸送機可以根據使用環境和使用條件的不同，在底部加裝了移動輪、充氣輪胎、滑動輪，可以根據物料的堆放位置隨意移動，人工即可推動出入倉庫，主要用于裝卸地方變動的場合，如：倉壁、砂石料場、建筑工地、煤場等，使用比較方便。

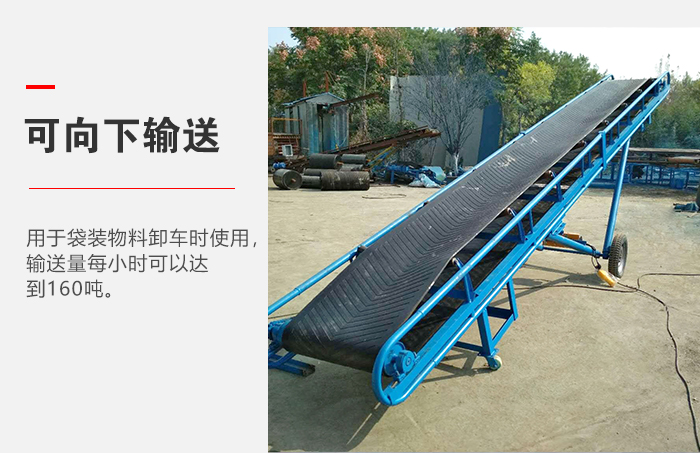

優勢二、可向下輸送

移動式皮帶輸送機可根據用戶輸送方向設計為向下輸送，一般用于袋裝物料卸車時使用，輸送量每小時可以達到160噸。

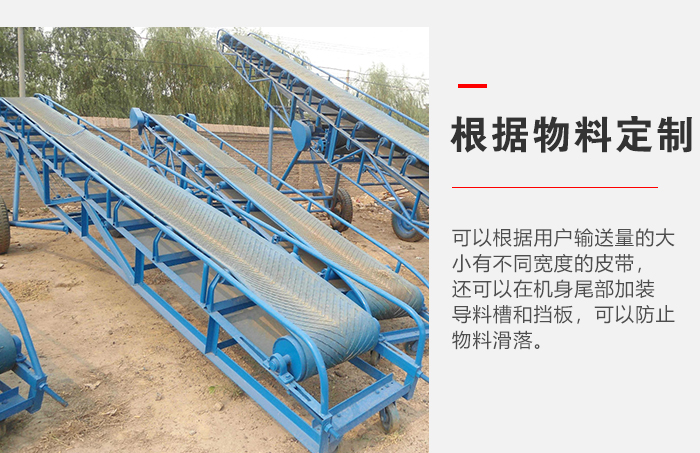

優勢三、根據不同物料采用不同設計

移動式皮帶輸送機可以根據用戶輸送量的大小有不同寬度的皮帶，還可以在機身尾部加裝導料槽和擋板，可以防止物料滑落。

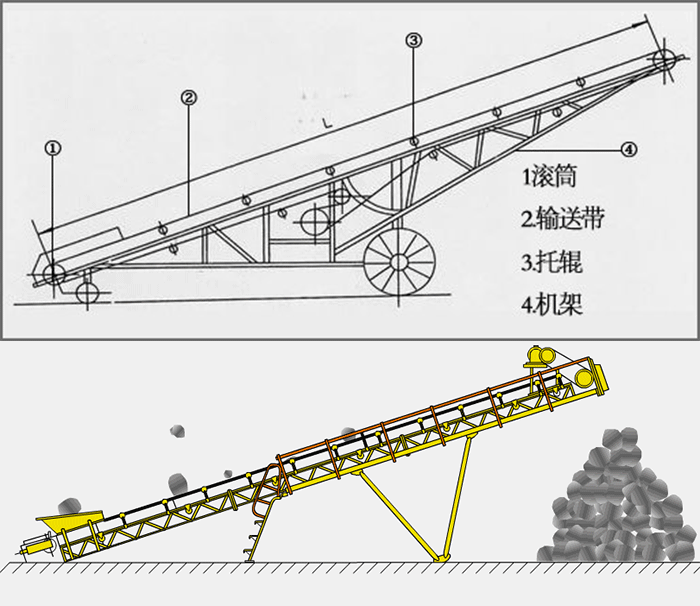

皮帶輸送機結構

基本的皮帶輸送線由以下部分組成，各部分的作用分別為：輸送皮帶；從動輪；托板或托輥；主動輪

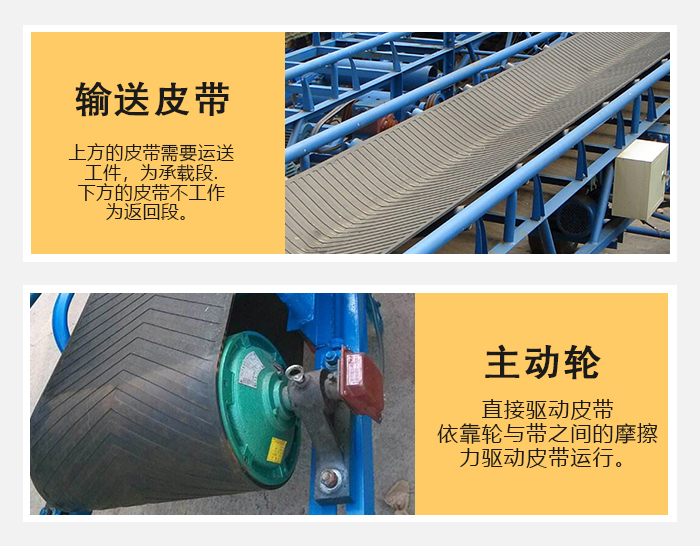

(1)輸送皮帶

輸送工件或物料。輸送皮帶運行時，工件或物料依靠與皮帶之間的摩擦力隨皮帶一起運動，使工件或物料從一個位置輸送到另一個位置。上方的皮帶需要運送工件，為承載段；下方的皮帶不工作，為返回段。

(2)主動輪

直接驅動皮帶，依靠輪與帶之間的摩擦力驅動皮帶運行。

(3)從動輪

支承皮帶，使皮帶連續運行。

(4)托板或托輥

直接支撐皮帶及皮帶上方的工件或物料，不使皮帶下垂。對于要求皮帶運行時保持高度平整的場合通常在皮帶輸送段的下方采用板狀的托板，否則就簡單的采用能夠自由轉動的 托輥。由于皮帶返回段上沒有承載工件，通常都間隔采用托輥支承。

(5)定位擋板

由于輸送工件時一般都需要使工件保持一定的位置，所以通常都在輸送皮帶的兩側設計定位擋板或擋條，使工件始終在直線方向上運動。

(6)張緊機構

由于皮帶在運動時會產生松弛，因此需要有張緊機構對皮帶的張力進行調查，張緊機構也是皮帶安裝及拆卸必不可少的機構。

(7)電機驅動系統

主動輪的運動必須通過電機驅動系統來驅動，通常是由電機經過減速器減速后再通過齒輪傳動、鏈傳動或同步帶傳動來驅動皮帶主動輪。也有部分情況下將電機經過減速器減速后直接與皮帶主動輪連接，節省空間。

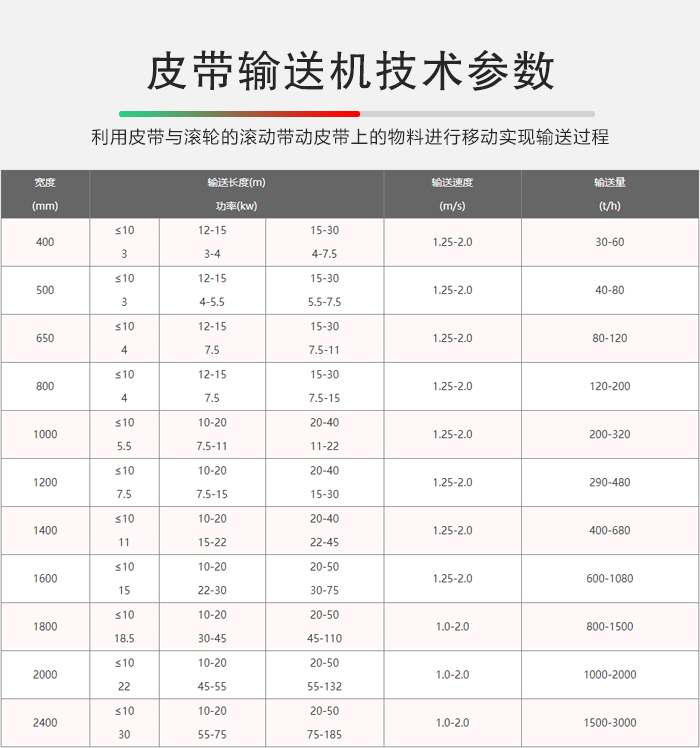

皮帶輸送機技術參數
